Friday, December 24, 2010

Generator de semnal dreptunghiular

Utilizind circuitul integrat LTC1799 am construit un generator de semnal dreptunghiular cu frecventa reglabila intre 1KHz si 33MHz, cu nivel de iesire compatibil CMOS. Frecventa de lucru a generatorului se stabileste prin intermediul unui rezistor (care poate fi si un potentiometru), dupa formula de calcul din pagina de catalog. Generatorul permite de exemplu inlocuirea oscilatoarelor cu cristal in capsula DIL14.
Stabilitatea frecventei este mult mai scazuta decit in cazul oscilatoarelor cu cristal de quartz, dar pentru anumite aplicatii poate fi tolerata.


Tuesday, December 7, 2010

SDR Telescope

Am pus la punct un radiotelescop (receptor SDR) pentru unde decametrice cu scopul de a-l utiliza la observarea activitatii radio a Soarelui si a planetei Jupiter.
Desi spectrul undelor radio emise de cele doua corpuri ceresti este destul de larg, domeniul optim de frecvente pentru receptie la sol cu aparatura simpla este intre 18 si 28MHz. Pe baza literaturii de specialitate am ales frecventa centrala de receptie de 20MHz, avind posibilitatea decalarii fata de aceasta cu +/- 22KHz.
Mai multe informatii despre activitatea radio a planetei Jupiter pot fi gasite aici: [1],[2].
Pentru inregistrarea datelor folosesc programul Radio-Skypipe care permite si publicarea pe internet a graficelor obtinute.



Monday, October 11, 2010

Tur de Iasi 2010



Desi s-au anuntat ploi si frig, am fost aici pentru ca s-a desfasurat relativ aproape de casa si este unul dintre putinele concursuri din zona de nord-est a tarii.

Am plecat simbata la prima ora si am ajuns la zona startului din localitatea Barnova pe la 08:45.
Am pregatit echipamentul, am mincat, facut o incalzire de citiva km, inscris si preluat numarul de concurs.
A inceput ploaia, iar dupa vreo jumatate de ora s-a dat si startul (ora 11 trecute).
Dupa citeva sute de metri aratam toti ca porcii, lucru cu care de altfel am inceput sa ma obisnuiesc :)

Thursday, September 23, 2010

Neuzer Bike Party 2010


Pe data de 19 septembrie a avut loc la Tirgu Mures (pe Platoul Cornesti) Neuzer Bike Party 2010 .
M-am inscris impreuna cu fratele meu la maratonul XC proba de 25Km.

La Tirgu Mures am ajuns in dupa-amiaza zilei de 18 (simbata) si am avut timp de o plimbare prin centrul orasului si prin cetatea medievala.
Spre seara am cautat un loc pentru montat cortul. In lipsa unui spatiu special amenajat pentru camping, ne-am asezat in parc. Oricum era deja intuneric iar a doua zi la prima ora trebuia sa stringem cortul, asa ca n-a mai contat prea mult locul de amplasare.

Tuesday, August 31, 2010

VeloTour 2010

De vreo trei ani incoace, in fiecare vara, fac un tur de citeva zile pe bicicleta.
Anul acesta am hotarit impreuna cu un prieten sa mergem catre zona de granita cu Ucraina.
Turul a durat patru zile de pedalat si trei nopti de dormit, in perioada 25-28 august.

Etapa I :Suceava->Radauti->Brodina->Ulma->Costileva->Lupcina
Etapa II :Lupcina->Izvoarele_Sucevei->Moldova_Sulita->Lucina(Herghelie)
Etapa III:Lucina->Breaza->Fundu_Moldovei->Cimpulung->Sadova->Paltinu
Etapa IV :Paltinu->Vatra_Moldovitei->Sucevita->Solca->Pirtesti->Costina->Suceava


Unele drumuri pe care am umblat nu apar pe harta, mai ales spre sfirsitul primei etape si inceputul celei de-a doua. Sint zone cu adevarat frumoase si oarecum izolate de civilizatie.
In fiecare zi am baut lapte proaspat de vaca, incalzit direct de la sursa :)
Am avut noroc de o vreme foarte buna pe tot parcursul turului.

Harta traseului: http://www.bikemap.net/route/708748

Citeva fotografii pot fi vazute aici .

Sunday, August 15, 2010

Tura in Muntii Rodnei

8 - 11 august 2010



Thursday, July 29, 2010

Morse Keyer

Se apropie Campionatul International HST (telegrafie viteza) "INTERNATIONAL HST CHAMPIONSHIP - EUROPE’S CUP 2010" care se va desfasura intre 04-08 August la Suceava.
Toata lumea isi face chei telegrafice si electronica aferenta (electronic keyer sau "bug"). M-am "contaminat" si eu, asa ca am construit un keyer cu microcontroller Microchip PIC 16F84A.
Proiectul apartine radiomatorului german Wolfgang Buescher (DL4YHF) si este prezentat detaliat aici: DL4YHF's PIC-Keyer

In linii mari am respectat proiectul original, singurele diferente fiind tensiunea de alimentare (3V din baterie cu litiu) si ajustarea valorilor componentelor RC care determina viteza de transmitere.
Consumul de energie este foarte redus, iar bateria poate sa ramina conectata permanent in circuit.

Foto:

Thursday, July 22, 2010

APRS Digipeater

In urma cu ceva ani, inainte de raspindirea internetului, in rindul radiomatorilor erau in voga transmisiile digitale PacketRadio. Lucrurile au evoluat, iar retelele de Packet au pierdut teren datorita scaderii interesului pentru acest mod de comunicatie. Totusi in prezent se mai foloseste sistemul de raportare automata a pozitiei APRS, destul de raspindit in tarile occidentale.

In ultima perioada am constatat o "renastere" a comunicatiilor digitale de radioamatori si la noi in tara, numarul statiilor APRS crescind destul de mult.
Pentru buna functionare a sistemului este necesara realizarea unei infrastructuri la nivel national compusa din repetoare digitale si gateway-uri, astfel incit sa existe o acoperire radio cit mai larga.

Pentru orasul Suceava s-a pus in functiune la radioclubul YO8KGA un gateway si se cauta locatii corespunzatoare pentru a instala unul sau doua repetoare digitale (Digipeater) pentru acoperirea radio in judet.
Exista si doua statii meteo: YO8KGU Suceava (momentan in revizie) si YO8SSH Radauti.
O imagine cu o parte din statiile APRS din tara noastra:


Wednesday, July 14, 2010

Programator AVR

Recent am intrat in posesia unei placi de circuit imprimat (de aici) pentru programator de microcontroller-e Atmel AVR din seriile ATmega 8/16/32.
Programatorul este de tip serial, calculatorul tebuie sa fie dotat cu port serial RS232.

Am echipat placa cu componentele corespunzatoare si am facut o proba de citire la un ATmega8 deja programat. In prima faza nu a functionat si dupa o verificare atenta am constatat ca una din trecerile de pe circuitul dublu placat nu era lipita. Am remediat problema apoi totul a functionat corespunzator.

Ca soft am folosit PonyProg, care functioneaza pe calculatoare cu sisteme de operare Windows95/98/ME/NT/2000/XP si Linux.

Wednesday, June 9, 2010

Turul Ciclist al Romaniei 2010

Turul Ciclist al Romaniei se afla la cea de-a 47-a editie, iar in acest an cuprinde 7 etape si prolog.
In orasul Suceava au avut loc sosirea din cadrul etapei a III-a (Vatra Dornei - Cimpulung Moldovenesc - Gura Humorului - Falticeni - Suceava = 137Km) si startul in etapa a IV-a (Suceava - Gura Humorului - Cimpulung Moldovenesc - Sucevita - Radauti - Siret - Bucecea - Botosani = 226Km).
Etapa a IV-a este considerata si cea mai dificila din intreg turul, fiind cea mai lunga si avind trei catarari de categoria A.

Foto etapa a III-a:


Thursday, June 3, 2010

Log-in automat in Windows XP

Automatizarea procesul de log-are in WinXP poate fi utila in cazul unor aplicatii speciale cu computer-ul sau cind pur si simplu dorim sa nu mai pierdem timpul cu selectarea user-ului si introducerea parolei de log-in.
Acest lucru se poate face executind:
Start -> Run -> Control Userpasswords2
Ca rezultat apare o fereastra asemanatoare cu cea de mai jos:


Selectam din lista utilizatorul cu care vrem sa lucram, debifam casuta "Users must enter a user name and password to use this computer" si dam click pe butonul "Apply". Introducem parola corespunzatoare (sau lasam blank daca nu a fost configurata nici o parola) si apasam butonul "OK".
Incepind cu urmatorul restart procesul de log-are se va desfasura automat.

Saturday, May 22, 2010

Preluca MTB Maraton 2010


"Langa Baia Mare, la 24 de km distanta se afla locul de Start, (centru Comuna Copalnic-Manastur) a unuia dintre cele mai pitoresti concursuri de mountainbike din tara. Cadrul natural deosebit de pitoresc, se preteaza perfect pentru parcurgerea pe bicicleta." www.preluca.ro

Ok..am fost acolo intre 14-16 mai.
Am ajuns vineri seara si am montat cortul pe o pajiste in locul desemnat (tabara), aflat linga padurea de foioase, pe un deal deasupra localitatii Copalnic-Manastur. Singura sursa de apa de la fata locului era un izvor destul de mic, in care puteai cufunda un bidon de 1.5L pentru umplere. Apoi organizatatorul a mai adus apa minerala imbuteliata si niste butoaie cu apa pentru spalat.
Din pacate putina lume a venit sa stea la cort, majoritatea s-au cazat la pensiuni sau pe la prieteni in Copalnic sau Baia Mare.

Sunday, May 2, 2010

Duatlon "Zilele orasului Sf. Gheorghe"

Prima competitie de acest gen la care am participat, duatlonul "Zilele orasului Sf. Gheorghe" a avut loc in ziua de 25 aprilie cu start la ora 10:15.
Concursul s-a desfasurat pe sosea, iar distantle au fost de 0.5km alergare, 2km ciclism, 0.5km alergare pentru juniori si 2km alergare, 10km ciclism, 2km alergare pentru restul.
A fost greu pentru mine, mai ales partea de alergare si faptul ca aceasta a alternat cu proba de ciclism. Am tras invataminte pe care cu siguranta le voi aplica intr-o competitie viitoare.

Citeva fotografii:



Saturday, March 13, 2010

Placa achizitie date

Avind de realizat niste proiecte care presupuneau inregistrarea si prelucrarea datelor experimentale cu ajutorul calculatorului, am cautat o solutie convenabila din punct de vedere al complexitatii, performantelor si costurilor pentru un sistem de achizitie a datelor.
Acesta se compune in esenta dintr-un convertor analog-numeric si partea de soft care ruleaza pe PC.

Pentru partea de convertor A/D am folosit circuitul integrat specializat MAX186 de la firma Maxim Integrated Products, care are o rezolutie de 12bits, 8 canale multiplexate, rata maxima de esantionare 133kHz, domeniul de masurare pe intrarile analogice 0-4096mV, iar ca soft de achizitie am folosit Radio-SkyPipe care poate rula pe sisteme PC cu OS Windows 98/NT/2000/Xp/Vista.

Wednesday, March 3, 2010

Reflectometru US

Reflectometrul (SWR meter) este un aparat foarte util in shack-ul radioamatorului. Ar fi trebuit sa realizez de mult un astfel de instrument insa abia in urma cu un an am inceput constructia care a fost apoi abandonata pentru o vreme... acum insa am reusit sa duc la capat ceea ce am inceput.
Cuplajul cu linia de transmisie se face inductiv (cu transformator de curent realizat pe tor de ferita) si capacitiv.

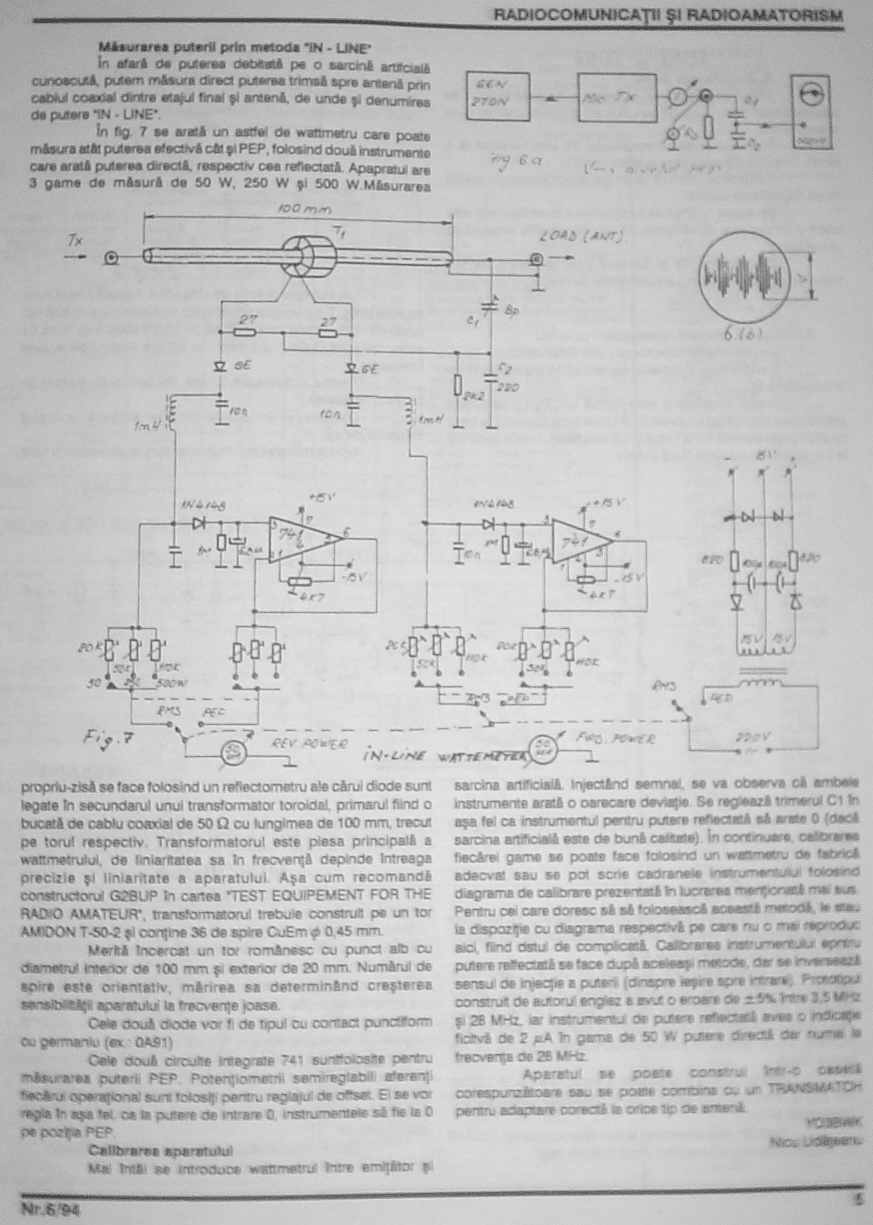

Schema este asemanatoare cu cea din revista Radiocomunicatii si Radiomatorism nr.6/1994 (in urma solicitarilor, am facut un scan la pagina din revista si se poate descarca de aici).
Am folosit un tor romanesc cu punct alb.
Am facut citeva probe la puteri de 10-15W si frecvente intre 3.5 si 28MHz debitate pe sarcina artificiala de 50 ohm, iar aparatul se comporta decent.

Foto:



Monday, February 1, 2010

Tura de iarna la Cascada Cailor

Cascada Cailor se afla in judetul Maramures, in apropierea statiunii Borsa (partea de NE a Muntilor Rodnei). Este cea mai inalta cascada din Romania, avind o cadere de aproximativ 100m in trei trepte de 40, 20, respectiv 40 metri.

La propunerea unor prieteni si din dorinta de a experimenta ceva nou pentru mine, catararea pe gheata, in dimineata zilei de duminica am pornit intr-acolo.
Drumul a fost destul de lung iar conditiile meteo nu din cele mai bune, pe serpentinele Pasului Prislop spatele autovehiculului avind tendinta de derapaj.
Am ajuns in Complexul Turistic Borsa pe la ora 09:30, unde dupa o scurta pregatire a echipamentului si un mic dejun cu mincare de acasa ne-am hotarit asupra drumului de urmat pina la cascada. O parte a grupului a ales sa urce cu telescaunul, ceilalti printre care ma aflu si eu am pornit la picior pe drumul carierei spre cascada.

Dupa o ora si ceva de mers prin zapada apatoasa si lapovita (temperatura era de citeva grade peste zero), am ajuns la baza cascadei. Se pregateste echipa de cataratori mai experimentati care dupa ascensiune vor monta echipament pentru asigurare (mansa) astfel ca si ceilalti sa poata avea placerea de a se catara.

Monday, January 25, 2010

Tura de iarna pe Rarau

In sfirsit au venit si zapezile. S-a ivit ocazia - greu de refuzat - de a face o tura de week-end cu ski-urile pe Rarau impreuna cu doi impatimiti ai muntelui + ciinele Lars, cu urcare si coborire pe traseul "Izvorul Alb". Zis si facut.

Am ajuns simbata in Cimpulung Moldovenesc la orele prinzului si dupa o scurta aranjare a echipamentului am pornit urcusul, unii pe ski-urile de tura, altii cu ele in spinare. Am sosit la Cabana Pastorala pe inserate si am baut un ceai cald, am mai pus citeva lemne in soba, m-am schimbat si am iesit putin pe-afara sa vad cerul instelat. Este frumos dar frig.

Duminica dimineata am pornit la o plimbare catre virf. Admir privelistea (se vad Muntii Rodnei) apoi ma intorc spre cabana. E prima data cind pun ski-urile in picioare sezonul asta si cobor cu grija. Zapada este destul de mare, incerc sa merg pe urmele lasate de snowmobile. Imi dau seama ca datorita lipsei de antrenament o sa-mi fie greu sa cobor cu rucsacul in spate cei 10km pina la Cimpulung.

Saturday, January 9, 2010

Programator pentru statii radio

Pentru ca printre pereocuparile mele se afla radiotehnica si detin citeva statii radio UUS(UKW) la care nu exista posibilitatea introducerii/modificarii directe a frecventei de lucru pe canale, am vrut sa-mi construiesc o interfata care conectata la computer permite reprogramarea frecventelor dupa necesitati (in limitele legale si limitele tehnice ale aparatelor).

Exista in literatura de specialitate diverse solutii pentru realizarea interfetei de programare seriala, principala sarcina fiind conversia nivelurilor logice RS232<->CMOS.

Am ales sa construiesc o interfata sigura in functionare, testata pe cit mai multe statii si de cit mai multi utilizatori, realizata cu componente discrete.
Documentatia in limba engleza se gaseste la adresa http://kom-inform.euro.ru/pr_eng_s.html, fiind disponibila si in limba rusa(original), franceza, maghiara.

Cu aceasta interfata conectata la un vechi laptop i486 cu sistem de operare DOS, in cazul meu Caldera DR-DOS si soft-ul utilitar (versiunile corespunzatoare pentru diverse tipuri de statii se gasesc tabelate in documentatie) am programat cu succes statiile Kenwood TK-2107 si Motorola GP-300 pe care le am in dotare.

Fotografii din timpul construirii si cu interfata finalizata:


Wednesday, January 6, 2010

Sporturi de iarna - Patinaj

Anotimpul rece ne obliga sa ne adaptam atit organismul cit si activitatile pe care le desfasuram in aer liber. Desi exista multe sporturi de iarna, de obicei posibilitatile sint limitate in comparatie cu ceea ce se poate face in celelalte anotimpuri.

Pentru ca in zona de nord-est a tarii, mai exact in judetul Suceava, in decembrie si inceputul lunii ianuarie zapada nu a fost si nu este suficienta pentru a practica ski-ul, ne ramine sa profitam de existenta celor doua patinoare artificiale din Suceava.

Primul patinoar se afla pe strada Universitatii si este administrat de Primaria Suceava. Patinoarul are dimensiunile aproximative de 60m/30m, pe linga patinajul de agrement existind posibilitatea desfasurarii partidelor de hockey. Programul de patinaj este de 90 de minute pe serie la un pret accesbibil: 4RON elevi/studenti, 7RON adulti. Exista garderoba unde se pastreaza incaltamintea.
